东风天锦洗扫车车型简介

MODEL INTRODUCTION

15306198562 / 程经理
九洲通专汽: 提供全新车型配置以及时实报价 联系我们
企业网址: www.wxjzt.com
企业地址: 无锡市惠山大道1555号

厂家直销各种专用汽车,价格优惠,车型齐全,了解车型详细配置报价请联系本站服务电话!

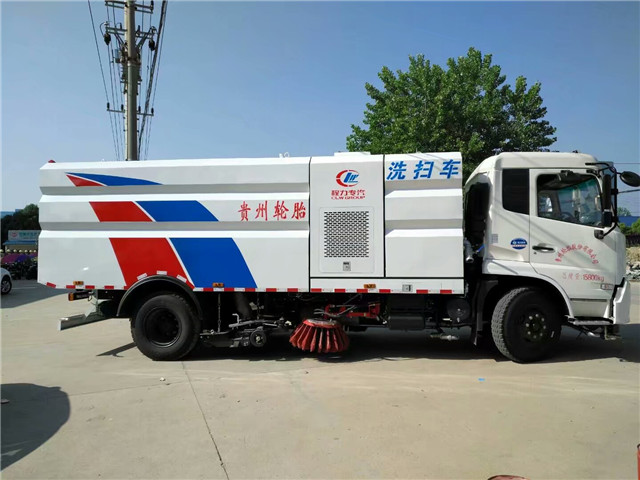

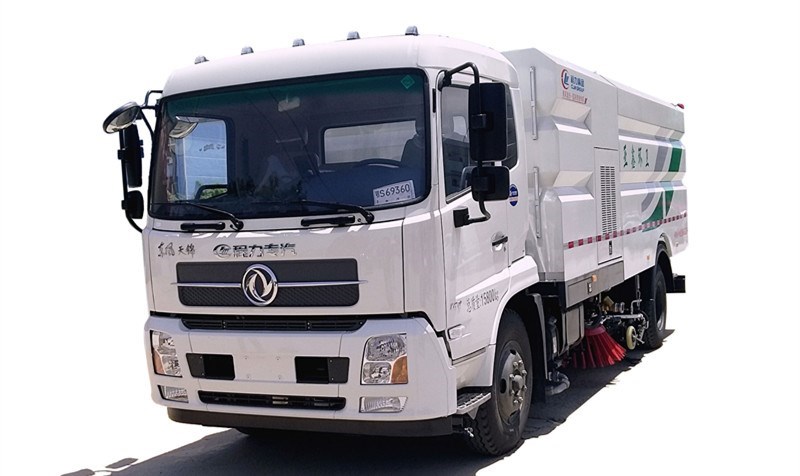

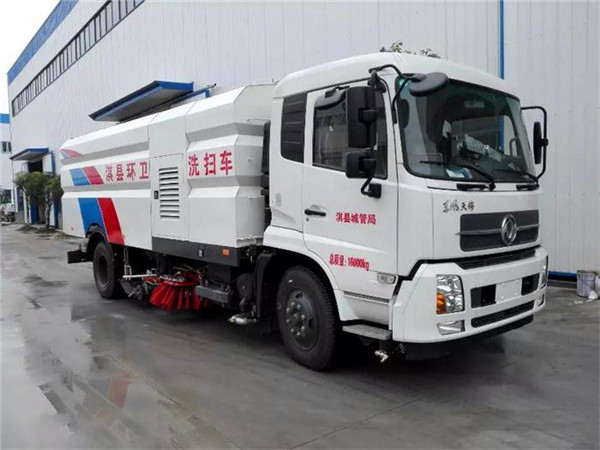

车型图片展示与参数配置说明

GAO QING TU SHOW

东风天锦洗扫车采用东风原装底盘,运用国内外先进的制造技术,同时结合国外先进的造车理验,集东风公司近五十年的洗扫车制造经验而打造的新一代东风洗扫车。

      东风洗扫车德式整车技术,产品设计,装配工艺,生产一致性管理,实验认证,一直到洗扫车出厂层层检测,严格把关,以确保东风洗扫车整车产品质量。

      东风天锦洗扫车整车尺寸:7930×2500×3120MM,采用D530排半平顶驾驶室,5米轴距,康明斯180马力,东风六档箱。



       东风天锦洗扫车带洗扫车采用“中置两立扫+中置宽吸嘴(内置高压喷杆)+中置高压侧喷杆”的作业装置布置方式,副发动机170马力,三洋马达,德国原装进口高压水泵(前冲/侧喷/中喷/后喷雾/侧冲洗车水枪/垃圾箱自洁装置),万向高压路缘清洗,低压泵前冲,不锈钢水箱,垃圾箱,不锈钢高压管路,倒车及洗扫状态室内监视器,18米高压冲洗卷盘,最大清扫宽度3.5米,高压冲洗高度≥21米。具有路面清扫、路面洗刷、高压清洗、路缘石洗刷、垃圾收集、污水回收、高压喷雾和道路隔离墙清洗等多种作业功能。东风天锦洗扫车采用中置双吸口超宽吸嘴,吸口直径达180mm。其内置长排高压水喷杆离地间隙小、水流冲击力大,能直接将污水送至吸口,作业飞溅少,污水吸净率高。并可根据路面污水情况,调整长排喷嘴对路面的冲洗角度,使清洗效果更佳。


东风天锦洗扫车特点:

1. 集扫路车和高压清洗车功能于一体,实现在一次作业中完成清扫、高压清洗和垃圾、污水的收集,作业效果大大优于扫路车和清洗车。

2. 采用“中置两立扫+中置宽吸嘴内置高压水喷杆+中置高压侧喷杆”技术结构,并将左右侧喷杆与吸嘴整合在一起,整体布置方式独特,结构紧凑。

3. 采用中置双吸口超宽吸嘴,其内置长排高压水喷杆离地间隙小、水流冲击力大,能直接将污水送至吸口,作业飞溅少,污水吸净率高。并可根据路面污染情况,调整长排喷嘴对路面的冲洗角度,使清洗效果更佳。

4. 侧喷杆与吸嘴整合在一起,具有防撞避让自动复位功能,可调整“V”形角度及高压水喷嘴角度,提高洗扫作业效果。作业装置集中,喷嘴离地间距恒定,刷洗—冲洗—吸收污水等作业动作连续流畅。

5. 吸嘴后部的高压喷杆可快速装卸,方便调整和维修。

6. 左右侧高压喷杆上设置了高压万向喷头,可对道路隔离墙、隔离墩进行冲洗。

 7.具有特制扫刷可同时刷洗道路路面、道路侧石上平面及立面,配合低压水路中喷出的低压水,可实现对道路路面、道路侧石上平面及立面的刷洗。

8. 垃圾箱中的清水箱及污水箱均采用不锈钢制作,永不生锈。

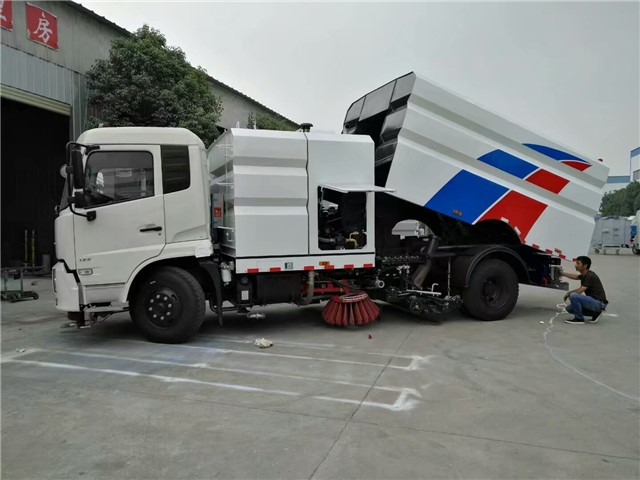

9. 垃圾箱卸料角≥49°,污水箱中的沉积泥沙和垃圾可以自动卸出。垃圾箱内设置了高压喷淋清洗装置,倾倒垃圾后可对污水箱进行自动清洗。

10. 垃圾箱尾部设有下高压喷雾系统,可用于道路喷雾降尘和夏季道路降温。

11. 配有手持长把(或短把)高压水枪,能在20 m 范围内进行高压清洗作业。高压胶管采用旋转卷盘缠绕,收放自.

12.增设了容量为的独立清水箱,总的清水箱容积≧6.2 m3。

13. 配有高、低压两套水路系统。关闭高压水系统后,可利用低压水路系统洒水除尘,进行道路清扫作业,可连续作业6.5 h以上。

14. 在左、右扫盘及垃圾箱后部可选装设置高清晰监视探头,驾驶室内设置一高清晰液晶显示器,画面可分别切换到右盘扫位置及垃圾箱后部位置,可对盘扫作业工况和整车作业质量进行监控。该功能还可在倒车就位时发挥作。

15. 配有语音报警装置,能准确播报各种安全提示和故障,如副发动机发电、机油压力、冷却液位,污水箱满水、垃圾箱倾翻和复位的作业提示、后门开启,清水箱水位低等作业提示、倒车提示等。

16. 配有防漏净报警油箱,避免发生大量液压油外漏的情况。同时在系统由于意外原因造成液压油外溢时经维修后仍有足够的液压油完成各项功能动作。

17. 电控箱整合到底盘仪表台及杂物箱上,采用电、液集中控制,操作者可以在驾驶室内方便舒适地完成各类作业操纵,并可在车下完成垃圾箱的倾翻复位、垃圾箱门开启关闭等动作。

18. 驾驶室内装有冷暖空调。

19. 能选择作业模式,选定作业模式后各作业机构的启动与关停由程序自动控制,智能化一键式操作,清洗机构有全洗扫作业、左洗扫作业、右洗扫作业、全扫路作业、左扫路作业和右扫路作业等作业模式。



【东风天锦洗扫车整车技术参数】

总质量(Kg)

15800

罐体容积(m3)

额定载质量(Kg)

4255

外形尺寸(mm)

8580×2490×3100

整备质量(Kg)

11350

货厢尺寸(mm)

42.80 00

接近角/离去角(°)

20/13

前悬/后悬(mm)

1430/2150,1430/1920

轴荷(Kg)

5800/10000

最高车速(Km/h)

98

备注

随底盘选装驾驶室。防护材料:Q235A碳钢,连接方式:左右侧面防护与专用装置相干涉故豁免,后下部防护与副梁车架采用螺栓连接,后部防护断面尺寸(mm):240×50,后部防护离地高度(mm):480ABS型号:3631010-C2000,4460046440;生产厂家:东科克诺尔商用车制动系统(十堰)有限公司,威伯科汽车控制系统(中国)有限公司。整车长/轴距/后悬对应关系为(mm):8580/5000/2150;8280/4700/2150;8050/4700/1920.

底盘技术参数】

底盘型号

DFL1160BX1V

底盘名称

载货汽车底盘

商标名称

东风牌

生产企业

东风商用车有限公司

轴数

2

轮胎数

6

轴距 (mm)

5000

轮胎规格

9.00R20 16PR

钢板弹簧片数

7/9+6,8/10+8

前轮距(mm)

1880,1900,1920

燃料种类

柴油

后轮距(mm)

1800,1860,1820

排放依据标准

GB3847-2005,GB17691-2005V

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

ISD180 50

东风康明斯发动机有限公司

4500

132
